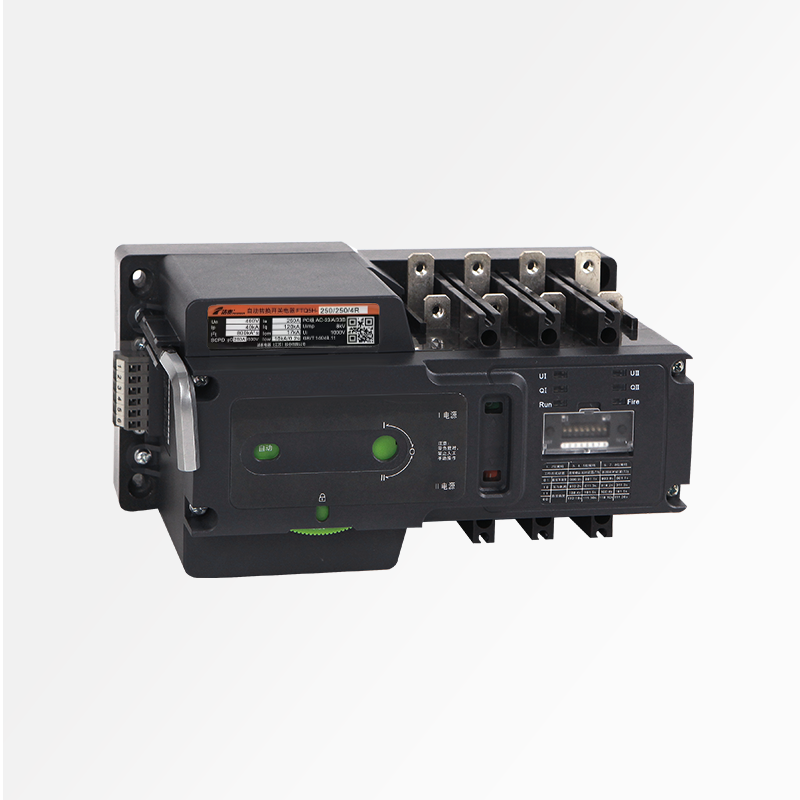

FTQ5H自动转换开关
型号规格 | FTQ5H | ||||
技术参数 | |||||
壳架电流lth（A） | 63 | 125 | 250 | 400 | 800 |
额定工作电流le(A) | 16,20,25,32, | 80,100,125 | 160,200,225,250 | 320,350,400 | 500,630,800 |
额定短时耐受电流Icw(kA) | 5(0.2s) | 10(0.2s) | 10(0.2s) | 10(0.2s) | 16(0.2s) |
额定短路接通能力Icm(kA) | 7.65 | 17 | 17 | 17 | 32 |
额定工作电压Ue/频率f(V/Hz) | 230/50 or 400/50 | 400/50 | |||
额定绝缘电压Ui(V) | 1000 | ||||
额定冲击耐受电压Uimp(kV) | 8000 | 12000 | |||
极数(P) | 2、3、4 | 3、4 | |||
使用类别 | AC-33B | AC-33iB， | |||
污染等级 | 3 | ||||
触头转换时间(s) | ≤0.8 | ≤0.6 | ≤0.9 | ≤1.2 | ≤1.5 |
转换动作时间(s) | ≤1.5 | ≤1.35 | ≤1.9 | ≤2.2 | ≤2.5 |
控制器类型 | R/S | C1 | |||
电气寿命 | 6000 | 2500 | |||
机械寿命 | 10000 | 10000 | |||
壳架电流Ith(A) | 63 | 125 | 250 | 400 | 800 |
开关安装方式 | 导轨**/螺钉 | 螺钉固定式 | |||
控制器安装方式 | 整体式 | 分体式 | |||
接线方式 | 接线片/铜排 | ||||
双分挂锁 | ■ | ||||
位置反馈信号 | ■ | ||||
手柄手动操作(本地) | ■ | ||||
人工挂锁操作(本地) | ■ | ||||
控制器操作(本地/远程) | ■ | ||||
□：可选配置 ■:标准配置一:无 | |||||
控制器主要性能指标 | ||
控制器类型 | R/S | C1 |
电路方案 | MCU | MCU+LCD液晶屏 |
显示方式 | LED | LED+LCD液晶屏 |
最大功耗 (W) | 5 | 5 |
工作电压范围 (V) | 180~280 | 180~280 |
额定绝缘电压 (V) | 300 | 300 |
额定冲击耐受电压 (V) | 2500 | 2500 |
操作控制、程序和范围 | 9.3.3.2.4 | 9.3.3.2.4 |
电源/开关状态显示 | ■ | ■ |
测试按键 | ■ | ■ |
延时设置 | ■ | ■ |
过欠压设置 | —— | ■ |
工作方式设置 | ■ | ■ |
自投自复 | ■ | ■ |
自投不自复 | ■ | ■ |
互为备用 | ■ | ■ |
电压不平衡转换 | —— | ■ |
频率显示 | —— | ■ |
常用/备用优先 | —— | ■ |
消防联动信号 | □ | ■ |
发电机启停信号 | □ | ■ |
通讯接口(RS485) | □ | □(出厂前选定) |
远程投常 | □ | —— |
远程投备 | □ | —— |
控制器安装方式 | 一体式 | 分体式(面板) |
控制器安装附件 | —— | ■ |
控制器保险丝 | —— | ■ |
控制器专用连接电缆 | —— | ■ |
□：可选配置 ■:标准配置一:无 | ||
